ПРОКЛАДКИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ



 ПРОКЛАДКИ ФЛАНЦЕВЫЕ - это элемент фланцевого соединения, служащий для уплотнения и применяемый в месте соединения фланца со стыкуемым элементом фланцевого соединения, обеспечивает повышение герметизации фланцевого соединения.

Наша компания предлагает к поставке следующие виды уплотнительных прокладок для фланцевых соединений:

1) Не металлические прокладки:

- Паронитовые прокладки (ГОСТ 15180-86);

- Фторопластовые прокладки (ГОСТ 15180-86);

- Спирально навитые прокладки СНП с наполнителем терморасширенный графит (ТРГ) (ост 26.260.454-99, ГОСТ 52376-2005);

- Прокладки фланцевые армированные (ПАГФ) и неармированные (ПГФ);

- Прокладки фланцевые на стальном основании (ПОГФ);

- Прокладки фланцевые завальцованные  (ПЗГФ);

- Прокладки фланцевые (или уплотнение фланцев) из безасбестового неграфитового листового материала (ПФ);

2) Металлические прокладки:

- Прокладки овального и восьмиугольного сечения стальные (ОСТ 26-845-73, АТК 26-18-6-93, ОСТ 26.260.461-99, ГОСТ 28759.8-90,);

- Линзы уплотнительные жесткие и компенсирующие на Ру 20-100 МПа (ГОСТ 10493-81).

Прокладки овального и восьмиугольного сечения стальные



















ОСТ 26.260.461-99

Настоящий стандарт устанавливает конструкцию,размеры и общие технические требования размеры и размеры и общие технические требования на прокладки стальные овального и восьмиугольного сечения для фланцевых соединений арматуры и трубопроводов на условное давление Ру от 6,3 до 16,0 МПа и температуру от минус 70 до 600 °С. Прокладки по конструкции и размерам предусматриваются двух типов:

Тип 1– овального сечения (рисунок 1, таблица 1);

Тип 2 – восьмиугольного сечения (рисунок 2, таблица 2).

Размеры прокладок овального сечения (мм) по ОСТ 26.260.461-99
Рисунок 1
Таблица 1
Рисунок 2

                         Размеры прокладок восьмиугольного сечения (мм) по ОСТ 26.260.461-99

























Пример условного обозначения прокладки типа 1 для фланца Ду 300 мм на Ру 6,3 МПа из стали марки 08КП:

Прокладка 1-300-6,3-1 ОСТ 26.260.461-99

Пример условного обозначения прокладки типа 2 для фланца Ду 300 мм на Ру 16,0 МПа из стали марки 08КП:

Прокладка 2-300-16,0-1 ОСТ 26.260.461-99

Материал прокладок в условных обозначениях указан после давления в виде шифра (цифры 1)в соответствии с табл.3


























Таблица 2
Таблица 3


Линзы уплотнительные ГОСТ 10493-81















Линзы стальные уплотнительные имеют форму кольца, со сферической формой уплотнительных поверхностей. Эти детали используются во фланцевых соединениях исполнения 6. Линзы стальные ГОСТ 10493-81 применяются для монтажа трубопроводной арматуры и инженерных систем химических предприятий, в трубопроводах транспортирующих высокоагрессивные среды.



Линзы уплотнительные по ГОСТ 10493-81: типы, исполнения, предельные параметры применения, стали:





















Прокладки овальные R ASME B 16.20-1998, 2007, 2012

ПРОКЛАДКИ МЕТАЛЛИЧЕСКИЕ ОВАЛЬНОГО СЕЧЕНИЯ

ПО СТАНДАРТАМ: ASME B 16.20, BS1560, MSS SP44, API Spec. 6A, EN 12560-5.



Паронитовые прокладки















Паронит (Compressed asbestos fibre sheets) (ГОСТ 481-80) — прокла­дочный материал для уплотнения плоских разъ­ёмов с различными средами (холодные и горячие газы, воздух, пар, масло, нефтепродукты и пр.).

В зависимости от назначения паронит изготавливают девяти марок, некоторые из которых используются для уплотнения фланцевых соединений: паронит общего назначения (ПОН, ПОН-А, ПОН-Б, ПОН-В), паронит маслобензостойкий (ПМБ, ПМБ-1), паронит кислотостойкий (ПК), паронит, армированный сеткой (ПА).



Паронитовые прокладки используются при темпера­туре среды в диапазоне -40…+450 °С и при показателях по давле­нию до 6,4 МПа (64 кгс/см2). Такие показатели поз­воляют транспортировать воду, пар, воздух, сухие нейтральные инертные газы, водные растворы солей, аммиак, жидкий азот и кислород, а также тяжелые и легкие нефтепродукты.

Паронитовые прокладки применяются для уплотнения фланцевых соединений с уплотнительными поверхностями типа «гладкие»  (1-е исполнение по ГОСТ 12815-80), «шип-паз» (4-е, 5-е исполнения по ГОСТ 12815-80), «выступ-впадина», (2-е, 3-е исполнения по ГОСТ 12815-80), а также для фланцев сосудов и аппаратов.



Спирально навитые прокладки СНП















Прокладки спирально-навитые (СНП) предназначены для уплотнения круглых отверстий плоских фланцевых соединений типа «гладкий соединительный выступ», «выступ-впадина» и «ШИП-ПАЗ» арматуры, трубопроводов, сосудов, аппаратов, насосов и аналогичного оборудования химической, нефтеперерабатывающей, судостроительной и др. отраслей промышленности.

Изготавливают четыре типа СНП прокладок:
А – без ограничительных
колец;
В – с внутренним ограничительным кольцом;
Г – с наружным ограничительным кольцом;
Д – с наружным и внутренними ограничительными кольцами.

1 - металлический каркас,

2 - наполнитель,

3 - внутреннее ограничительное кольцо,

4 - наружное ограничительное  кольцо.

По форме сечения все типы СНП изготавливаются V-образного профиля. Толщина стальной ленты, применяемой в качестве каркаса, должна быть 0,20мм-0,05мм и 0,25-0,05мм согласно ГОСТ 4986-79. Прокладки СНП используются для уплотнения фланцевых соединений различных стандартов (ГОСТ, DIN, ASME, EN) при диапазоне температур от -200 до +500˚С и давлении до 250кг/см2. Прокладка СНП состоит из: 1. Наполнитель: терморасширенный графит (витая часть), фторопласт Ф-4; 2. Ограничетельные кольца: 2.1. Внешние: из углеродистой стали; внутренние – из нержавеющей стали для фланцев исп.1 (гладкие соединительные выступы). Тип Д; 2.2. Тип Г для исполнения 1 (для трубопроводов, стоящих на неподвижных грунтах) только внешнее кольцо из углеродистой стали; 2.3. Тип В для фланцев исп.2-3 (выступ-впадина) только внутреннее кольцо из нержавеющей стали; 2.4. Тип А для фланцев исп. 4-5 (ШИП-ПАЗ) без ограничительных колец. Прокладки СНП с наполнителем из терморасширенного гранита применяются в таких средах, как: кислоты, щёлочи, окислители, продукты нефтегазопереработки, хромовая кислота массовой концентрации 0-100 г/дм3, азотная кислота массовой концентрации 0-100 г/дм3. Прокладки СНП с наполнителем из защитной фтороплатовой пленки Ф-4МБ-В применяется во всех средах, в том числе в кислотах и щелочах любой концентрации.

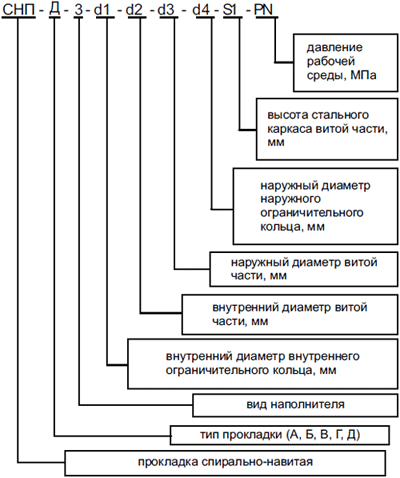

                                                   Обозначение прокладок СНП:



Фторопластовые прокладки





























Фторопласт 4 (Ф-4, PTFE, тефлон) обладает исключительной химической инертностью по отношению практически ко всем агрессивным средам (за исключением расплавов щелочных металлов и трифторида хлора), достаточно высокой прочностью (до 27 МПа на разрыв, ГОСТ 10007-80), отличными диэлектрическими, антифрикционны­ми и антиадгезионными свойствами. Эти качества фторопласта-4 используется при эксплуатации трубопроводов для транспортировки высоко агрессивных сред, футеровке реакторов, аппаратов колонного типа, запорной арматуры, насосов, ёмкостей для хранения химически активных сред, прокладочно-уплотнительных деталей, контактирующих с агрессивными средами и др.



Фланцевые прокладки: ПАГФ, ПОГФ и ПГФ



Прокладки армированные графитовой фольгой (ПАГФ) изготавливаются из графитового листа, армированного перфорированной фольгой из нержавеющей стали. Для исключения контакта материала детали с агрессивной средой, они оснащаются с торцов защитными кольцами – обтюраторами.

Прокладки ПАГФ применяются для уплотнения трубопроводов, эксплуатируемых в условиях большого перепада температур и при высоких температурах. Параметры рабочей среды трубопроводных систем в которых используются данные изделия: температура от -200°С до +600°С, давление до 40 МПа. Причем детали, имеющие защитные кольца, эксплуатируются и при больших температурах, их температурный предел ограничен, по сути, температурной устойчивостью материала фланцев и крепежа.



Прокладки ПОГФ состоят из стального зубчатого основания, слоя фольги или металлической ленты. Ограничителями объема для графитового наполнителя служат зубцы стального основания прокладок ПОГФ. Они показывают высокую степень надежности и долговечности, работая даже в самых экстремальных условиях. Качественное уплотнение происходит не за счет смятия зубцов при сжатии, а благодаря упругости материала металлической ленты.

Прокладки ПГФ армированной фольги не имеют. Ограничительные кольца изготавливаются из коррозионностойких и жаропрочных марок стали.
